汽车尾板又叫汽车升降尾板、汽车装卸尾板、起重尾板、液压汽车尾板,是安装于货车和各种车辆尾部的一种以车载蓄电池为动力的液压起重装卸设备。尾板具有的快速、安全、高效的特点,可大幅度提高运输装卸效率,是现代化物流运输的必备设备之一。广泛应用于物流、邮政、烟草、石化、商业、金融、制造等行业。快速:只需通过操纵按钮控制尾板的举升与下降,就可轻松实现货物在地面与车厢之间的转移。安全:使用尾板可使货物轻松装卸且不需人力,提高操作人员的安全保障,降低物品在装卸中的破损率,特别是易燃、易爆、易碎物品,更加适合尾板装卸。高效:使用尾板装卸,不需其他设备,不受场地及人员限制,一人即可完成装卸。能有效节省资源,提高工作效率,并能很好的发挥车辆的经济效能。
型号
|
srx-QWB1.0
|
srx -QWB1.5
|
srx -QW2.0
|
srx -QW2.5
|
备注
|
面板规格(mm)
|
1700*1600
|
1800*1600
|
2000*1800
|
2300*1800
|
可根据客户需要定做
|
1800*1600
|
1800*1700
|
2100*1800
|
2400*1800
|
1800*1700
|
1900*1700
|
2200*1800
|
2500*1800
|
1900*1700
|
可根据车厢宽度制造
|
额定载重(Kg)
|
1000
|
1500
|
2000
|
2500
|
/
|
自身重量(kg)
|
350
|
450
|
500
|
550
|
/
|
电机功率(Kw)
|
1.6
|
1.6/2.2/2.5
|
2.2/2.5
|
3
|
/
|
电机动力
|
DC12V-24V/100AH-160AH
|
/
|
支架臂长(mm)
|
600/750/800
|
750/800/900/950
|
900/950
|
900/950
|
/
|
支架内宽(mm)
|
900
|
900/1010
|
900/1010
|
900/1010
|
/
|
适用厢地高度(mm)
|
700-1550
|
/
|
平均升降高度(mm/sec)
|
60-80
|
速度可调
|
开关速度(mm/sec)
|
10
|
/
|
选用油料
|
68#抗磨液压油
|
/
|
台面工作倾角
|
5度 -9度
|
/
|
汽车尾板产品特点:
1.汽车升降尾板为五缸全自动平衡系统产品,液压系统具有相对位置的智能存储记忆功能,操作更平衡安全.
2.汽车升降尾板液压泵,油缸,密封件,管路,电气系统等主件为国外进口,品质保证,性能卓越.
3.汽车升降尾板车内外均有一套电控装置,便于操作.
4.汽车升降尾板特种尾板液压系统设有严格的酸洗,磷化,烤漆等表面处理,尾板防锈好,耐腐蚀,外表美观.
5.汽车升降尾板有多种规格供您选技客户亦可根据实际需求订做不同尺寸的尾板.
型 号:CD-QB20/130S(板面材质:钢) CD-QB20/130SL(板面材质:铝)
额定载荷:2000kg
中、大型厢式货车由于装载量大,货物运输单位成本低等优点,在城际物流、大型商业物流中心配送等。城际物流企业由于经营网点多,各营业场所装卸条件各异,如都配备三、五个专职装卸人员,则需大量的人力开支,在目前竞争较为严重的物流行业,是无法做到的。安装尾板后,货物装卸将变得简单,一般货物只需一人则能自如装卸,如此,在不多增加装卸人员的情况下,使车辆逗留场站装卸货的时间缩短,提高了人员利用效率和车辆使用的周转率。铝质板面的尾板由于自重轻、低能耗、耐腐蚀和外形美观等优点,受到国内外用户的喜爱。
选用该型产品的公司有:德邦物流、岁宝百货、中国银行、中国邮政等。
性能特点
● 2000kg系列短距型产品,对车辆的安装尾距要求更短,同时最大举升高度降低
● 采用具有专利技术的卡氏随动系统实现尾板自动低头和抬头动作,调节角度更大,更加适应于不同路面状况和作业环境。
● 举升臂结构采用实体板材整体切割而成,减少焊接部位,结构强度和可靠性更高。
● 管路及接头少,系统更为简单高效。液压系统进一步优化,减少泄漏隐患,系统故障率更低。
● 关门油缸行程可调节型,在尾板安装完毕后,可将关门缸进行调节,限制其行程,使其行程正好实现关门到位,避免行程过大对车辆尾部的冲撞。
● 全部油缸均带有防尘罩,增加油缸在恶劣环境下的使用寿命。
配置及特点:
动力单元
|
分体集成式结构,双过滤供油系统,全封闭一体化箱体,大容积油箱,高性能马达及控制单元
|
油泵
|
一体化壳体结构,双侧隙补偿功能:压力更高,寿命更长
|
阀件
|
意大利
|
液压系统
|
4缸配置,卡氏随动自动调平
|
密封件
|
意大利POLYPAC,美国SKF
|
电控箱
|
高强度复合材料,密封更好
|
旋转部件
|
双金属复合材料生产的自润滑轴承摩擦小,免维护
|
尼龙滚轮
|
耐磨滚轮,有效保护尾板
|
板面结构
|
整体式
|
大板止滑装置
|
选配部件
|
防爆阀
|
选配部件
|

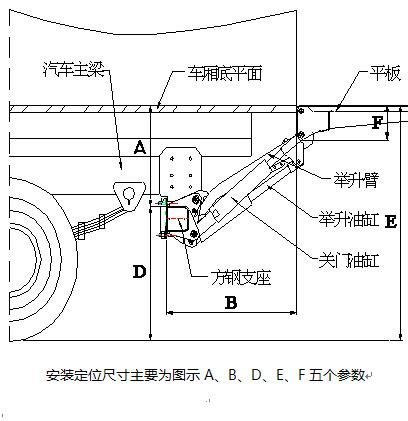

单位:mm
A
|
Min
|
320
|
Max
|
580
|
B
|
Min
|
605
|
Max
|
813
|
D
|
Max
|
720
|
E
|
Max
|
1300
|
F
|
|
180
|
大梁宽
|
Max
|
800
|
